PC3000-EXPRESS硬盘恢复工具

发布时间:2018-11-18 21:23:38点击量:214

PC-3000 Express是一款硬件 - 软件解决方案,旨在用于诊断,修复和恢复基于SATA(串行ATA)和PATA(IDE)接口的受损HDD的数据,适用于众多供应商(希捷,西部数据,富士通,三星,迈拓, Quantum,IBM(HGST),HITACHI,TOSHIBA),各种容量(从500 MB到6 TB)和各种外形尺寸:3.5“ - 台式机硬盘,2.5”和1.8“笔记本电脑硬盘。

与Data Extractor Express配合使用的PC-3000 Express构成PC-3000 Express Professional系统,使您能够从SATA和PATA(IDE)HDD中恢复数据。如果您想修理这些硬盘,您只需要PC-3000 Express,而且数据恢复需要PC-3000 Express和Data Extractor Express。



外形尺寸:使用两个插槽的嵌入式PC扩展板

接口类型:四通道PCI Express 2.5 GB / s

诊断端口(位置):4-SATA(外部),2-PATA(内部)

处理模式SATA-UDMA133 / 100/66/33,PIO4 / 3/2/1/0

  •            PATA-UDMA100 / 66/33,PIO4 / 3/2/1/0

电源适配器:具有过压和电流过载保护的四通道适配器。HDD连接器是外部的

支持的硬盘:500 MB - 6 TB:3.5“,2.5”,1.8“,1.0”

操作系统平台:Windows XP,Windows Vista,Windows 7,Windows 8,Windows 10; х86,х64

推荐的电脑配置: CPU:Intel Core i5(四核),RAM:8GB,存储配置:1 TB HDD,液晶显示器:22“,1920x1080



PC-3000 Express硬件

新型功能强大的PC-3000 Express是一个插入PCI-Express扩展插槽的六端口测试板。六个诊断端口是4个SATA端口(数据传输速度高达133 Mb / sec)和2个PATA端口(速度高达100 Mb / sec)。主端口是SATA0和SATA1,而SATA2和SATA3可以通过PATA端口(PATA0和PATA1)切换。您可以同时将四个驱动器连接到PC-3000 Express - 两个SATA驱动器和两个SATA或PATA驱动器,具体取决于您的需要。因此,您可以同时使用4个SATA驱动器或2个SATA和2个PATA。

在开发新的PC-3000 Express系统时,我们使用了我们的“专有技术”,都从我们的数据恢复用户那里获得了经验和要求。因此,我们在性能和效率方面取得了显着的增长,使得这款专业产品成为当代数据恢复行业的最佳工具。

处理模式:

  • SATA x4 - UDMA133,UDMA100,UDMA66,UDMA33,PIO4,PIO3,PIO2,PIO1,PIO0

  • PATA x2 - UDMA100,UDMA66,UDMA33,PIO4,PIO3,PIO2,PIO1,PIO0

所有端口都是可分离的和独立的。即使所有端口同时加载,性能也几乎维持在同一水平。由于高效地使用通过PCI-Express 4通道总线从4个UDMA端口传输的数据的硬件缓冲,这成为可能。


四个连接的HDD驱动器的性能





智能供电单元:使用4通道电源单元为连接到PC-3000 Express的硬盘供电。电源单元保护HDD免受过电压和过电流的影响。在紧急情况下,硬盘将自动关闭。此外,每个通道都有PC-3000软件的反馈,用于监测+ 5V和+ 12V电源电压的稳定性,并通知用户电源电路出现任何问题。

PC-3000 Express的智能电源单元具有以下用于高级HDD诊断和故障排除的功能:

示波器功能。你可以得到一张图表,以实时的方式直观地表示关于当前电力状态的精确信息。

此功能允许执行高级HDD诊断并确定故障原因。

HDD启动后的电源电压示波器屏幕

电源单元配备了一个声音扬声器,用于发出有关PC电源单元故障或HDD过电流的信号。触发保护系统关闭相应通道的电压。



PC-3000 Express板的资源管理

PC-3000 Express最重要的新功能之一是允许启动PC-3000实用程序和Data Extractor任务作为单独的OS进程。“PC-3000资源管理器”软件使得使用新的PC-3000 Express非常简单而有效。“PC-3000资源管理器”管理端口和相关的过程活动,控制端口的状态,检查过程条件并在必要时终止过程。

一旦进程启动,它可以使用任意数量的PC-3000 Express端口。例如,每个端口可以启动四个进程,也可以启动两个进程:第一个启动三个端口,第二个启动一个端口,等等。

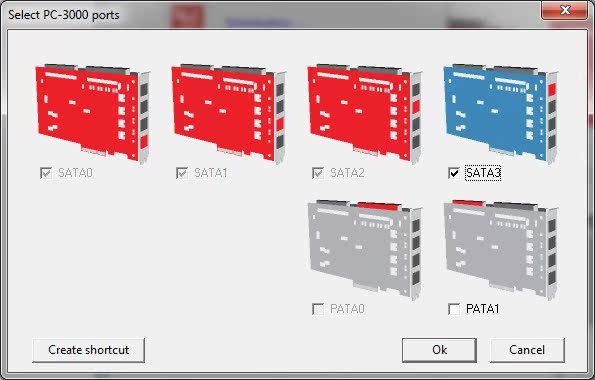

PC-3000 Express中的端口选择过程



PC-3000 Express资源管理器

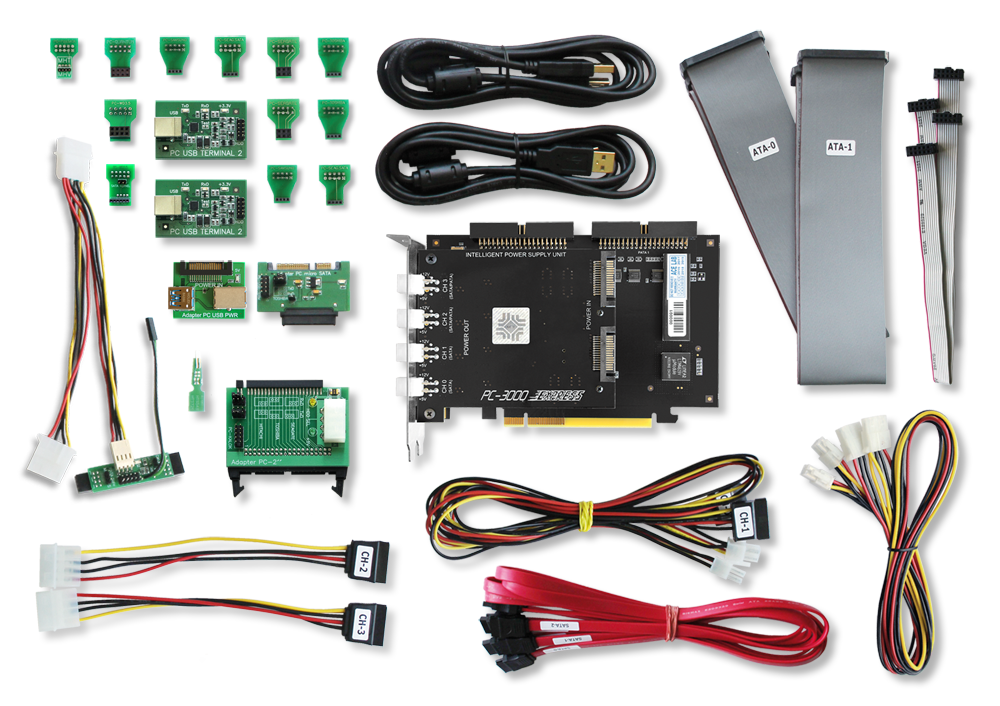

PC-3000 Express套件

PC-3000 Express控制器
PC-USB PWR适配器
PC-USB-TERMINAL适配器
PC-2“适配器
SATA-微型SATA适配器
MX-SAFE适配器
PC-FUJ.SATA适配器
PC-QUANTUM适配器
PC-SAMSUNG适配器
PC-SEAG.SATA适配器
PC-SEAGATE适配器
PC-TOSH.SATA适配器
PC-WD3.5“适配器
PC-WD2.5“适配器
ATCS,ATDA探头解锁
USB 2.0 Defender电缆
SATA RAID版(80厘米)电缆
UDMA80(80厘米)平坦
IDC10(30厘米)电缆
MX-SAFE电源线
SATA HDD(80厘米)电源线
PATA硬盘(70厘米)电源线
PATA-SATA(10厘米)电源适配器
PC-3000 Express软件,资源数据库
用户手册

PC- USB- PWR适配器PC-USB-TERMINAL适配器PC-FUJ.SATA,PC-QUANTUM,PC-SAMSUNG,PC-SEAG.SATA,PC-SEAGATE, PC-TOSH.SATA,PC-WD3。 5“,PC-WD2.5”附件HDD 10针电缆如何连接PC-USB-TERMINAL适配器如何连接PC-SEAG.SATA适配器PC-MX-SAFE适配器用于与MAXTOR HDD 一起使用模式

探测器解锁(ATCS,ATDA)旨在解锁HITACHI / IBM HDD

用于连接2.5英寸和1.8英寸HDD PC微型SATA适配器的PC-2 适配器SATA RAID版(80厘米)电缆UDMA80(80厘米)扁平电缆SATA HDD(80厘米)电源电缆PATA HDD( 70厘米)电源电缆PATA-SATA(10厘米)电源适配器USB2.0 Defender电缆PC-3000 Express软件和用户手册







PC-3000功能的主要原理

硬盘驱动器(HDD)由三个主要部分组成:硬盘驱动器组件,印刷电路板和内部软件。如果其中一个部件损坏,则硬盘不能正常工作。PC-3000允许您诊断硬盘,修复损坏的硬盘模块,关闭有缺陷的磁头,阻止访问磁性表面的受损区域,访问用户数据和许多其他功能。

硬盘诊断可以在标准(用户)和技术(工厂)模式下完成。有专门的PC-3000适配器用于将硬盘切换到工艺模式,以访问内部HDD软件和用户数据。

为了进行初步诊断,PC-3000通用实用程序启动。它在用户模式下诊断硬盘。以下检查完成:如果HDD被识别并且HDD被密码锁定; 检查LBA对用户数据区域和HDD翻译系统的表面访问等。如果存在任何HDD故障,则使用特定供应商特定技术工具(用于特定HDD供应商)修复驱动器并获得对用户的访问数据在技术模式。

技术工具

PC-3000 Express包括16个用于各种供应商,架构和硬盘系列的特殊工具。特殊的实用程序可以帮助进行低级别的硬盘驱动器诊断,发现损坏并尝试使用特殊的程序方法排除它们并获取用户数据。如果您只想修复硬盘而不需要用户数据,则可以进行全驱初始化,关闭损坏的磁头,隐藏磁性表面上的缺陷并重新配置硬盘。

     所有专用的PC-3000公用程序都能够执行以下操作:

  • 以技术模式诊断硬盘

  • 验证并恢复硬盘服务区

  • 读写Flash ROM区域

  • 加载服务信息访问程序 - LDR

  • 修改硬盘磁头配置表

  • 审查缺陷表(P列表,G列表,T列表等)

  • 隐藏磁性表面发现的缺陷

  • 重新计算(初始化)翻译器

  • 更改配置和标识参数

  • 重置日志和SMART参数

  • 观看并重置HDD密码

  • 使用数据提取器

  • 如何使用PC-3000 Express来恢复数据

  •

硬盘损坏的最常见原因:

          一个或多个磁阻磁头故障

          损坏的服务信息模块

          磁性表面缺陷如划痕

          损坏的PCB

          其他伤害



在很多情况下,没有必要完全修复硬盘来恢复数据。纠正内部HDD软件就足够了。这允许临时访问用户数据,您可以阅读所需的信息。

  • 如果其中一个磁头损坏,我们可以使用“MR-Head Shift技术”通过其余磁头获取数据。损坏的头由相邻的正确的磁头代替。它允许保持翻译后数据的完整性,并且可以读取大量数据,而无需交换头栈。

  • 如果初始化硬盘驱动器初始化时出现问题,详细的启动过程日志可以显示一些信息,帮助识别带有服务信息的受损程序模块。可以切换服务区域副本以进行正确的系统头部初始化。如果由于将程序模块加载到RAM中而导致初始化过程失败,则可以使用特殊的加载程序将必需的HDD内容创建到RAM中。

  • 技术模式允许使用PZCHS中的物理参数或使用ABA的线路物理区域读取数据。从经常受到严重破坏的表面读取数据的唯一方法是经常进行的。

  • 当硬盘电路板损坏时,您可以使用从硬盘驱动器采集的另一块正确的电路板。这将节省大量的时间来获取用户数据。

  • USB硬盘访问可以使用COM端口或改编的SATA硬盘电路板完成。



如何使用PC-3000 Express来修复硬盘?

PC-3000提供广泛的硬盘维修功能。它使用户能够覆盖FLASH ROM,关闭损坏的磁头,检测并排除HDD服务区域中的损坏,重新计算和覆盖服务模块,重新生成翻译系统,清理和重置SMART日志和表格,以检测磁性表面中的不良区域并将其排除在HDD工作区域之外。之后,识别参数被纠正(包括序列号,型号,容量等)

有5个主要的硬盘维修阶段:

  1. HDD PCB被诊断。它有助于评估修复这个硬盘有多困难,以及是否值得这样做。董事会可以修理或从另一个硬盘捐赠者的董事会取代。检查Flash ROM的完整性和版本对应性。如有必要,它们将从PC-3000资源数据库重写。

  2. 磁头被检查,坏头被禁用。

  3. HDD服务区被诊断。服务信息模块将在所有副本上进行检查。根据参考数据恢复或覆盖损坏的模块。一些服务模块被清理并且日志被重置。在可能的情况下对这些硬盘进行校准。

  4. 搜索HDD表面上的坏扇区和轨道并隐藏它们。如果表面严重受损,并且有许多坏道,这个表面区域就会被禁用。如果缺陷是轻微的和局部的,则可以通过使用HDD备份区来关闭单独的区域或者隐藏缺陷,HDD容量保持不变。对于某些驱动器,可以启动SelfScan过程。

  5. 可用的HDD逻辑空间已确定。最大LBA参数,型号名称,序列号等。

PC-3000 Express硬盘固件数据库

PC-3000 Express Professional系统拥有大量的工厂固件资源数据库:FLASH ROM,服务区模块,服务区轨道和其他硬盘关键资源。数据库被系统化并以压缩格式存储所有数据。它允许在几个PC-3000套件之间快速简便地访问数据并共享固件资源。

PC-3000数据库的主要优点:

  • 使用FireBird数据库服务器(最可靠的SQL服务器之一)

  • 自适应索引机制被用来加速搜索过程

  • 可以同时创建多个PC-3000套件使用的共享固件数据库

  • 备份策略可以管理

  • 您可以创建一个超过4GB大小的数据库

  • 您可以从最新的硬盘驱动器型号中添加自己的资源,例如新的对象

  • 所有的用户可以交换彼此之间的资源

为有经验的用户提供专用模式

针对有经验的用户有两种专用模式:集成脚本系统和ATA指挥官。

脚本系统 - 允许创建用于在Visual Basic Script中向HDD发出命令的算法,包括数据准备和结果解释。高级对象模型用于访问HDD。这个对象模型被PC-3000公用程序使用。该算法可以作为“用户”模式添加到任何PC-3000实用程序中。

ATA指挥官 - 互动模式,即使没有编程技能的使用者也可以向硬盘发出指令(包括技术指令)。您可以设置HDD寄存器(包括用于LBA 48模式的寄存器)的值,并使用二进制文本编辑器准备和提供HDD数据命令。提供的硬盘驱动器命令的顺序可以按照类型进行分类,并保存到文件中供以后使用或发送给另一台PC-3000所有者。从HDD命令数据来看,ATA Commander可以从脚本系统或“用户模式”生成脚本文本。

PC-3000简易模式

PC-3000软件获得了新的界面模式,使用户体验更加轻松,高效。新的简易模式界面是一个带有快速启动按钮的仪表板,允许法医专家,数据恢复工程师和硬盘维修技术人员在自动模式下执行大量日常操作,但必要的步骤。这些操作包括:1.管理驱动器电源。2.读取和分析驱动器识别数据。3.读取和分析驱动器SMART数据。4.执行快速驱动器测试以检查驱动器的状况。5.进行综合考试复试。6.如果驱动器被安全锁定,请移除密码。7.查看数据(没有创建副本的DE任务)。 8.创建数据副本(创建副本的DE任务)。9.使用以前创建的任务。简易模式界面可以帮助您快速解决简单的案例,节省许多日常操作的时间。当您知道驱动器没有物理损坏时使用它。对于物理损坏的驱动器,强烈建议使用完整的PC-3000功能。简化的PC-3000接口对于法医专家在查找损坏的存储设备的证据时至关重要。它有助于:
分析逻辑上损坏的驱动器

  • 解锁密码

  • 查看目标数据

  • 创建磁盘映像

  • 使用DE恢复数据
